干渉縞解析装置： IFM
2020年より新規干渉縞解析装置《IFM》をリリースしました。
解析装置IFMはレーザー干渉計で観測される干渉縞から面精度や透過波面精度を数値化、可視化して定量的に解析することで品質保証にお役立ちします。
ご所有の干渉計に本解析装置を搭載し、レトロフィット（旧型を改良）することにも対応いたします。
現在はWindows10環境にて使用、今後の最新OSにも順次対応していきます。
【IFMの主な特徴】
| ・アイコン画面による操作で、初心者でも容易に測定作業が可能 | |
|
・画像処理ソフト導入による自動マスク設定、位相アンラッピング（位相繋ぎ）により、 |
|
| ・オートキャリブレーション機能を搭載し、振動、空気ゆらぎなどの外乱にも強い解析が可能 | |
|
・PV値(Peak to Valley),RMS値(Root MeanSquare),ザイデル収差(球面/コマ/アス),3D(鳥瞰図),2D(等高線図), |
|
| ・測定解析結果を様々な形式ファイルで保存可能 | |
| → 連続して測定した解析結果をcsvファイルに保存 | |
| → レポート機能：解析結果の表示画面を保存・プリント出力 | |
| → 光学設計評価ソフトのCodeV、Zemaxフォーマットに対応したゼルニケ係数出力 | |
| ・多様な新規解析機能を追加 | |
| → ゼルニケ係数：Fringe Zernike, 及びStandard Zernike係数の両方で解析可能 | |
| → ユーザー定義関数の解析：Zernike, PV, Coma, Powerなどの演算機能 | |
|
→ 周波数解析の強化：Low pass/High pass/ Band pass /スパイクノイズ除去 |
（※） 上記の仕様のうち、幾つかの機能は開発中も含まれます

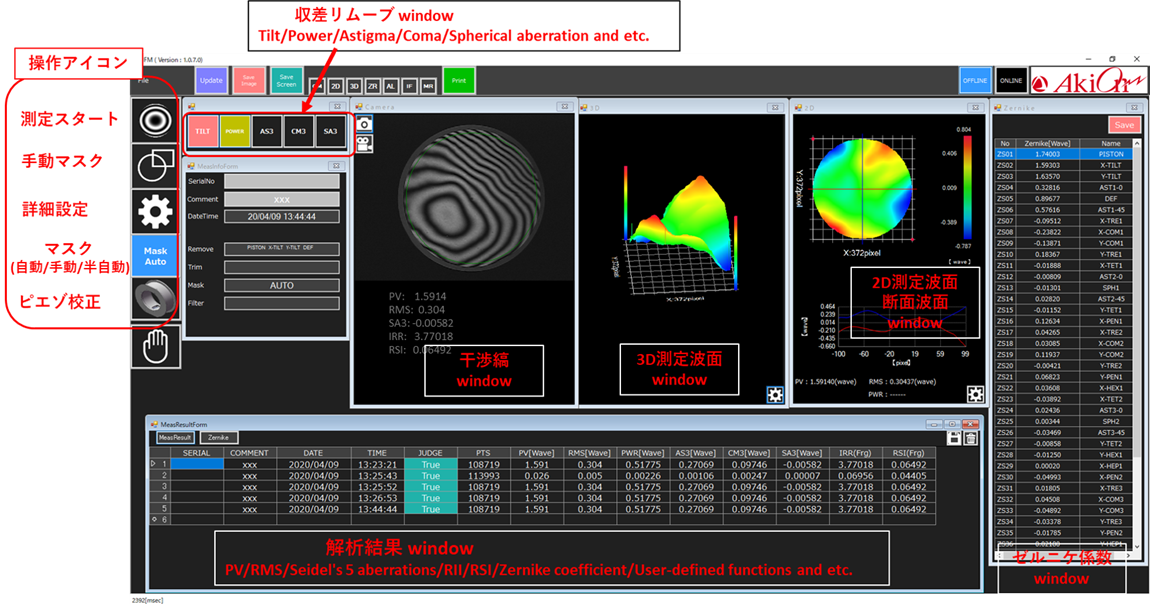

【IFM解析画面(例)】
【IFMの主な仕様】
|
構成品目 |
IFM干渉縞解析ソフト |
| 位相シフター（ピエゾドライブ方式） | |
| 制御ドライバー（位相シフター駆動・画像データA/D変換他） | |
| パソコン、パソコンラック | |
| 解析項目 | PV値、RMS値、鳥瞰図、等高線図、断面図、ザイデル収差 |
| ISO準拠:IRR(アスクセ)、RSI(クセ) | |
| ゼルニケ係数：フリンジゼルニケ（36項）,スタンダードゼルニケ（45項） | |
| ユーザー定義関数、周波数解析他 | |
| 解析画素 | 標準：640 × 480pixel (特注:３Mピクセル) |
| 階調 | 10bit |
| 電源 | AC100V 50／60Hz 2A |
